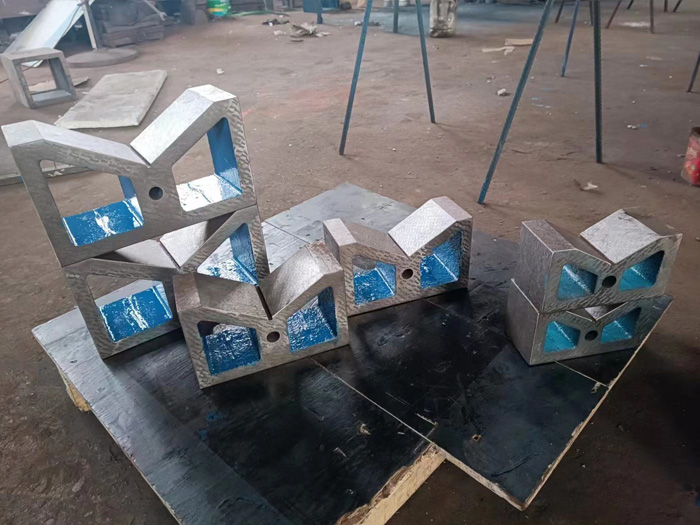

单口V型块又称单口三角铁。单口V型块主要用来安放轴,套筒,圆盘等圆形工件,以便找中心线与划出中心线。一般单口V型架都是一副两块,两块的平面与V型槽都是在一次安装中磨出的。
单口铁精度:分为1级、2级、3级。
单口V型块主要用来安放轴,套筒,圆盘等圆形工件,以便找中心线与划出中心线。一般单口铁都是一副两块,两块的平面与V型槽都是在一次安装中磨出的。精密单口铁的尺寸相互表面间的平行度,垂直度误差在0.01毫米之内,V型槽的中心线必需在V型架的对称平面内并与底面平行,同心度,平行度的误差也在0.01毫米之内,V型槽半角误差在±30~±1范围内。精密单口铁也可做划线,带有夹持弓架的单口铁,可以把圆柱形工件牢固的夹持在单口铁上,翻转到各个位置划线。
材质:铸铁材质或大理石材质,还有钢制的。
单口V型块主要用于轴类零件的支撑及检测、划线及机械加工中的装夹。
V型铁的材质为灰口铁:灰口V型铁的使用比较广泛,材质稳定,生产周期短,工艺简单。
单口V型块的承载要求:V型铁的承载是指V型块单位面积承受的重量后,V型铁的变形挠度。
型铁的V型槽一般为90°,为了测量精度,各个V型槽的开口宽度不等。
单口V型块常用规格平行度的相关参数:
规格(mm) | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽对两侧面对称度 |
精度等级um |
1 | 2 | 1 | 2 | 1 | 2 |
100×65×40 | 10 | 20 | 10 | 20 | 20 | 40 |
150×85×60 | 15 | 25 | 15 | 25 | 30 | 50 |
200×140×100 | 15 | 25 | 15 | 25 | 30 | 52 |
250×165×125 | 18 | 28 | 18 | 28 | 35 | 60 |
320×200×150 | 20 | 30 | 20 | 30 | 40 | 60 |
460×200×150 | 20 | 30 | 20 | 30 | 40 | 60 |
800×400×300 | 25 | 40 | 25 | 40 | 50 | 70 |
1000×500×400 | 30 | 50 | 30 | 50 | 60 | 80 |
